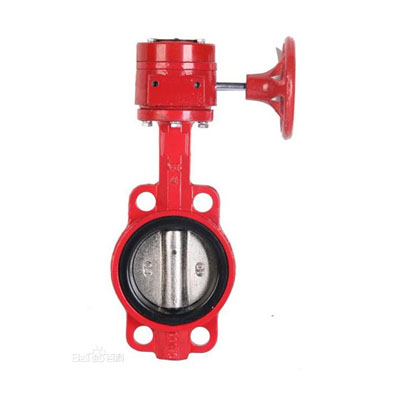

信號蝶閥 |
產品用途
在XDF型信號蝶閥的頂部沒有閥門啟閉電信號裝置，當閥門被誤關閉25%（全開度的1/4）時，電信號裝置便輸出被誤關閉的信號到消防控制中心。所以此蝶閥是消防自動噴水滅火系統的最佳配套產品。
結構特點及工作原理
該蝶閥的電信號裝置設計于蝸桿、蝸輪驅動裝置的頂部，并與閥桿直聯傳動，在精密全封閉的機電裝置內，沒有閥門開啟度機械指示器和進口電氣元件及防銹機件。輸出信號長期穩定可靠。
主要性能規范
|
公稱壓力（MPa） |
1.0 |
1.6 |
2.5 |
|
強度試驗（MPa） |
1.5 |
2.4 |
3.75 |
|
密封試驗（MPa） |
1.1 |
1.76 |
2.75 |
|
適用溫度 |
≤80℃ |
||
|
適用介質 |
水 |
||
|
電流、電壓 |
交直流通用 |
||
主要零件材料
|
閥體 |
蝶板 |
閥桿 |
閥座 |
|
鑄鐵、鑄鋼 |
球墨鑄鐵 |
中碳鋼 |
丁睛橡膠 |
主要連接尺寸
|
公稱通徑 |
D1 |
L |
H1 |
H2 |
4-φd |
|
50 |
120 |
42 |
80 |
160 |
4-φ23 |
|
65 |
136.2 |
44.7 |
88 |
175 |
4-φ26.5 |
|
80 |
160 |
45.2 |
96 |
180 |
8-φ18 |
|
100 |
185 |
52.1 |
115 |
200 |
4-φ24.5 |
|
125 |
215 |
54.4 |
128 |
213 |
4-φ23 |
|
150 |
238 |
55.8 |
140 |
225 |
4-φ25 |
|
200 |
295 |
60.6 |
175 |
260 |
4-φ25 |
|
250 |
357 |
65.8 |
202 |
290 |
4-φ29 |
|
300 |
407 |
76.9 |
242 |
330 |
4-φ29 |
