對夾式升降止回閥 |
一、產品對夾式升降止回閥的詳細資料：
產品型號：H46
產品名稱：對夾式升降止回閥

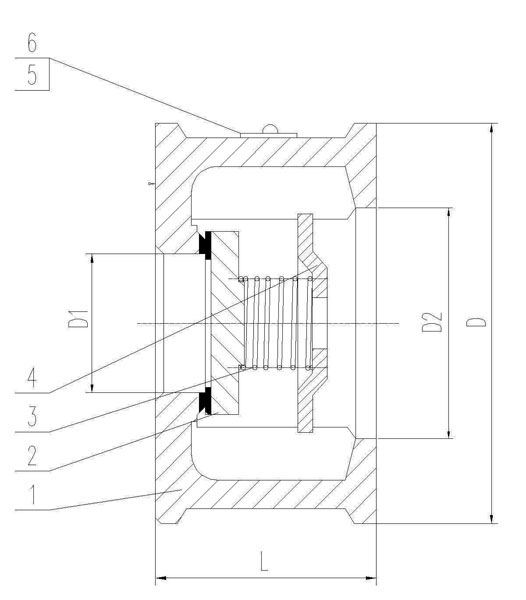

二、對夾式升降止回閥主要尺寸及重量：
|
公稱通徑 |
公稱壓力PN1.0MPa |
|||||
|
尺寸/mm |
||||||
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
|
|
50 |
60 |
160 |
125 |
100 |
20 |
4-Φ18 |
|
65 |
67 |
180 |
145 |
120 |
20 |
4-Φ18 |
|
80 |
73 |
195 |
160 |
135 |
22 |
4-Φ18 |
|
100 |
73 |
215 |
180 |
155 |
22 |
8-Φ18 |
|
125 |
86 |
245 |
210 |
185 |
24 |
8-Φ18 |
|
150 |
98 |
280 |
240 |
210 |
24 |
8-Φ23 |
|
200 |
127 |
335 |
295 |
265 |
26 |
8-Φ23 |
|
250 |
146 |
390 |
350 |
320 |
28 |
12-Φ23 |
|
300 |
181 |
440 |
400 |
368 |
28 |
12-Φ23 |
|
350 |
184 |
500 |
460 |
428 |
30 |
16-Φ23 |
|
400 |
191 |
565 |
515 |
482 |
32 |
16-Φ25 |
|
450 |
203 |
615 |
565 |
532 |
32 |
20-Φ25 |
|
500 |
219 |
670 |
620 |
585 |
34 |
20-Φ25 |
|
600 |
222 |
780 |
725 |
685 |
36 |
20-Φ30 |
|
700 |
305 |
895 |
840 |
800 |
38 |
24-Φ30 |
|
800 |
305 |
1010 |
950 |
905 |
44 |
24-Φ34 |
|
1000 |
432 |
1220 |
1160 |
1115 |
50 |
28-Φ34 |
|
1200 |
524 |
1450 |
1380 |
1325 |
56 |
32-Φ41 |
三、對夾式升降止回閥主要尺寸及重量：
|
公稱通徑 |
公稱壓力PN1.6MPa |
|||||
|
尺寸/mm |
||||||
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
|
|
50 |
60 |
160 |
125 |
100 |
16 |
4-Φ18 |
|
65 |
67 |
180 |
145 |
120 |
18 |
4-Φ18 |
|
80 |
73 |
195 |
160 |
135 |
20 |
8-Φ18 |
|
100 |
73 |
215 |
180 |
155 |
20 |
8-Φ18 |
|
125 |
86 |
245 |
210 |
185 |
22 |
8-Φ18 |
|
150 |
98 |
280 |
240 |
210 |
24 |
8-Φ23 |
|
200 |
127 |
335 |
295 |
265 |
26 |
12-Φ23 |
|
250 |
146 |
405 |
355 |
320 |
30 |
12-Φ25 |
|
300 |
181 |
460 |
410 |
375 |
30 |
12-Φ25 |
|
350 |
184 |
520 |
470 |
435 |
34 |
16-Φ25 |
|
400 |
191 |
580 |
525 |
485 |
36 |
16-Φ30 |
|
500 |
219 |
705 |
650 |
608 |
44 |
20-Φ34 |
四、對夾式升降止回閥主要尺寸及重量：
|
公稱通徑 |
公稱壓力PN2.5MPa |
|||||
|
尺寸/mm |
||||||
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
|
|
50 |
60 |
160 |
125 |
100 |
16 |
4-Φ18 |
|
65 |
67 |
180 |
145 |
120 |
18 |
4-Φ18 |
|
80 |
73 |
195 |
160 |
135 |
20 |
8-Φ18 |
|
100 |
73 |
215 |
180 |
155 |
20 |
8-Φ23 |
|
125 |
86 |
245 |
210 |
185 |
22 |
8-Φ25 |
|
150 |
98 |
280 |
240 |
210 |
24 |
8-Φ25 |
|
200 |
127 |
335 |
295 |
265 |
26 |
12-Φ25 |
|
250 |
146 |
405 |
355 |
320 |
30 |
12-Φ30 |
|
300 |
181 |
460 |
410 |
375 |
30 |
12-Φ30 |
|
350 |
184 |
520 |
470 |
435 |
34 |
16-Φ34 |
|
400 |
191 |
580 |
525 |
485 |
36 |
16-Φ34 |
|
500 |
219 |
705 |
650 |
608 |
44 |
20-Φ41 |
訂貨須知：
一、①對夾式升降止回閥產品名稱與型號②對夾式升降止回閥口徑③對夾式升降止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的對夾式升降止回閥型號，請按對夾式升降止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
