升降止回閥 |
一、產品升降止回閥的詳細資料：
產品型號：H42型
產品名稱：升降止回閥
二、應用規范：
1、設計制造按12236—89
2、結構長度按SDV公司規定
3、法蘭型式及尺寸JB／T79 94
4、閥門檢查和試驗按API STD 598
三、主體材質：
CF8、CF3、CFSM、CF3M WC6

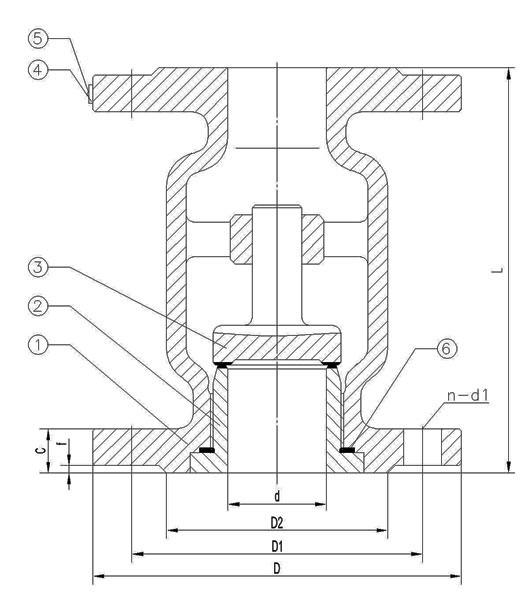

四、升降止回閥1.6MPa主要連接尺寸及重量：
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
mm |
105 |
105 |
105 |
150 |
160 |
170 |
180 |
200 |
210 |
275 |
300 |
380 |
|
D |
mm |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
|
重量 |
kg |
- |
- |
- |
- |
- |
7.9 |
11 |
12 |
19.5 |
36 |
47 |
65 |
五、升降止回閥2.5MPa主要連接尺寸及重量：
|
尺寸 |
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
mm |
105 |
105 |
150 |
160 |
170 |
180 |
200 |
210 |
275 |
300 |
380 |
|
D |
mm |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
275 |
300 |
360 |
|
重量 |
kg |
- |
- |
- |
- |
7.9 |
11 |
12 |
20 |
38 |
48 |
70 |
六、升降止回閥4.0MPa主要連接尺寸及重量：
|
尺寸 |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
mm |
170 |
180 |
200 |
210 |
275 |
300 |
380 |
|
D |
mm |
160 |
180 |
195 |
230 |
270 |
300 |
375 |
|
重量 |
kg |
7.9 |
11 |
12 |
20 |
38 |
48 |
72 |
訂貨須知：
一、①升降止回閥產品名稱與型號②升降止回閥口徑③升降止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的升降止回閥型號，請按升降止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
